青島金溢科技有限公司地源熱泵系統設計方案
聯系沃富
咨詢熱線：400-869-6766
電話：17685892957,17605322886
400電話：400-869-6766
QQ：3415432585
地址：青島市城陽區王沙路777號1號樓1層1-233網點
立即獲取方案詳情
地源熱泵、中央空調、新風、地暖即刻報價~
沃富新能源提示
此次設計內容為金溢科技地源熱泵系統方案設計。根據業主提供圖紙資料，對該建筑擬采用地源熱泵系統形式，根據建設單位提供總平圖中分項經濟技術指標，建筑情況表如下：
建筑名稱
建筑面積（㎡）
基底面積（㎡）
金溢科技
52165
9201
(1)、《空氣調節設計手冊》（第二版）
(2)、《采暖通風與空氣調節設計規范》 （GB50019-2012）
(3)、《山東省居住建筑節能設計標準》 (DBJ14-037-2006)
(4)、《地源熱泵系統工程技術規范》 (GB50366-2005)（2009版）
(5)、建設單位對建筑的功能要求
室外設計參數
夏 季
冬 季
空調計算干球溫度(℃)
30.7
空調計算干球溫度(℃)
-6.7
空調計算濕球溫度(℃)
27.1
采暖計算干球溫度(℃)
-6
空調計算日平均溫度(℃)
28.8
通風計算干球溫度（℃）
-5.7
通風計算干球溫度（℃）
30.1
空調計算相對濕度（%）
53.0
平均風速（m/s）
3.5
平均風速（m/s）
3.6
大氣壓力（KPa）
96.32
大氣壓力（KPa）
94.77
室內設計參數：
夏季
冬季
溫度(℃)
24±2
20±2
相對濕度(%)
40～60
30～50
空氣流速(m/s)
0.15～0.3
0.15～0.3
夏季空調制冷：負荷側供回水溫度：7/12℃；
冬季空調供暖：負荷側供回水溫度：45/40℃。
根據項目特點，該項目系統形式如下：
（1）倒班宿舍及質檢樓內冬夏季均采用風機盤管系統；1號，2號廠房采用全空氣系統形式；食堂采用風機盤管+新風系統。地源熱泵空調機房由設計院確定具體位置。
（2）空調負荷：
根據甲方提供的設計圖紙資料，經估算，本工程的冷熱負荷值如下表統計所示：
|
建筑名稱 |
建筑面積 |
冷負荷 |
熱負荷 |
|
|
一號廠房 |
19345 |
3869 |
2901.75 |
|
|
二號廠房 |
21368 |
4273.6 |
3205.2 |
|
|
倒班宿舍 |
2323 |
162.61 |
139.38 |
|
|
質檢樓 |
4046 |
364.14 |
242.76 |
|
|
食堂 |
1507 |
301.4 |
180.84 |
|
|
總計 |
|
8970.75 |
6669.93 |
空調系統運行費用分析
（1）基本計算參數:電價按0.85元/度計算；制冷運行天數：90天；制熱運行天數：140天；
（2）系統運行費用
地埋管熱泵系統運行費用分析表
|
季節 |
內容 |
單位 |
計算結果 |
|
夏季 |
機組功率 |
kw |
1204 |
|
水泵功率 |
kw |
322 |
|
|
制冷運行天數 |
天 |
100 |
|
|
每天運行小時數 |
h |
8 |
|
|
電價 |
元/kwh |
0.85 |
|
|
耗電量共計 |
kwh |
743299.2 |
|
|
夏季實際運行費用 |
元 |
631804.31 |
|
|
冬季熱泵 |
機組制熱功率 |
kw |
1056 |
|
水泵功率 |
kw |
222 |
|
|
制熱運行天數 |
天 |
140 |
|
|
每天運行小時數 |
h |
8 |
|
|
電價 |
元/kwh |
0.85 |
|
|
耗電量共計 |
kwh |
1123852. |
|
|
冬季實際運行費用 |
元 |
955274.88 |
|
|
全年運行費用 |
元 |
30.42 |
|
為什么選擇沃富
-
技術優勢
-
技術優勢
青島沃富公司作為地源熱泵工程的系統集成商，配備暖通工程師及項目經理、項目監理人員，擁有近60人的管理團隊。設計人員均多年從事地源熱泵工程的設計，施工管理人員具有國家注冊建造師的執業資格并多年從事地源熱泵工程的施工。
-
經驗優勢
-
經驗優勢

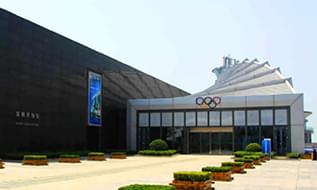

在青島本地做過有代表性的地源熱泵工程有，奧運會帆船媒體中心、青島日本人學校、天泰藍泉別墅群、中國海洋大學國家實驗室、青島市氣象局、德國拜耳青島工廠、青島城投銀沙灘度假區、2014年世園會等70余個工程案例成功實施。對本地區的地質情況了如指掌，掌握了大量的實際運行數據 ，對系統的設計、調試、運行、售后等積累了豐富的經驗。
-
